Focus on Optical Communication Transmission

10/100M Dual Fiber

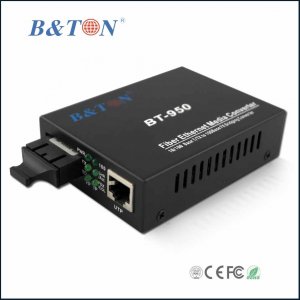

10/100Mbps Duplex Media Converter

10/100Mbps Dual Fiber Media Converter
SC Connector, External Power Supply DC5V1A

Part Number

Optic Fiber

Wavelength

Power

Rx Sensitivity

Reach

Loss Allowed

BT-950SM-2 SM 1310nm -20~-12db -30db 2km 10db
BT-950SM-20 SM 1310nm -15~-7db -34db 20km 19db
BT-950SM-40 SM 1310nm -9~-5db -36db 40km 27db
BT-950SM-60 SM 1310nm -5~-2db -36db 60km 31db
BT-950SM-80 SM 1550nm -5~0db -37db 80km 32db
BT-950SM-100 SM 1550nm -3~0db -38db 100km 35db
BT-950SM-120 SM 1550nm -3~0db -38db 120km 35db


Fiber Connector: SC, FC/ST Optional
Power Supply: DC5V-external power supply, AC110/220V-internal power supply
Power plug types: Euro Standard, American Standard, UK Standard,etc
Optional Function: LFP ( DIP Switch)

Thanks for your coming,please send us an enquiry!


BT-950 Series is a kind of intelligent, adaptive and fast Ethernet converter devices. It can implement data transmission between twisted pair electrical signals and optical signals which are the two types of network connection media.This kind of media converter can extend the transmission distance to 0.55 kilometers(multi-mode) or 100 kilometers(single mode). Using media converter is an economical solution to achieve long distance transmission base on current status.

Features
* In conformity to IEEE802.3 10base-T, IEEE802.3u 100 base-TX/FX, IEEE802.3ab 1000 base-T, IEEE802.3z,1000base-SX/LX, IEEE802.1a, IEEE802.1PQ0S, IEEE802.1d Spanning Tree
* MDI/MDI-X Auto Negotiation
* Supports 2U 19” System Chassis,holds up to 14pcs standalone type media converter or 16pcs card based media converter
* Hot Pluggable & Wall-Mountable
* Stable performance more than 50thousand hours with fault-free

* Unique IC solution applied
* Supports 10/100Mbps and 10/100/1000M full/half duplex, easy upgrades
* Stable performance more than 50 thousands hours with fault-free
* In conformity with safety code of FCC, CE and RoHS.

Specification

Rate

self-adaptive 10/100M

Protocol supported

IEEE802.3/IEEE802.3U etc.

Fiber type

dual fiber

Optic mode

single mode/multimode

Transmission mode

half/full duplex

Ethernet interface

RJ45

Optic interface

SC/FC/ST

Optic wavelength

1310nm,1550nm

BER

< 1/1000000000

MTBF

3 years

POWER

2.5W

Power supply

AC220V/0.5A, DC-48 V /0.5A, DC5V/1A

Working temperature

normal -~50℃ or industrial -40~85℃

Working humidity

5%-95%

Storage temperature

-40℃~70℃

Storage humidity

5%~95%(no-condensing)

Weight

0.38KG

Dimensions

229x122x50mm for packing, 94x70.6x26.5mm for device


Application
* Extend your Ethernet connection up to 0~120km away using fiber optics
* Creates an economical Ethernet-fiber/copper-fiber link for connecting remote sub-networks to larger fiber optic networks/backbones
* Converts Ethernet to fiber, fiber to copper/Ethernet, ensuring optimum network scalability for connecting two or more Ethernet network nodes (e.g. connecting two buildings on the same campus)
* Designed to provide high-speed bandwidth for demanding large scale work groups that require expansion of Gigabit Ethernet Network
