1Channel HDMI Video

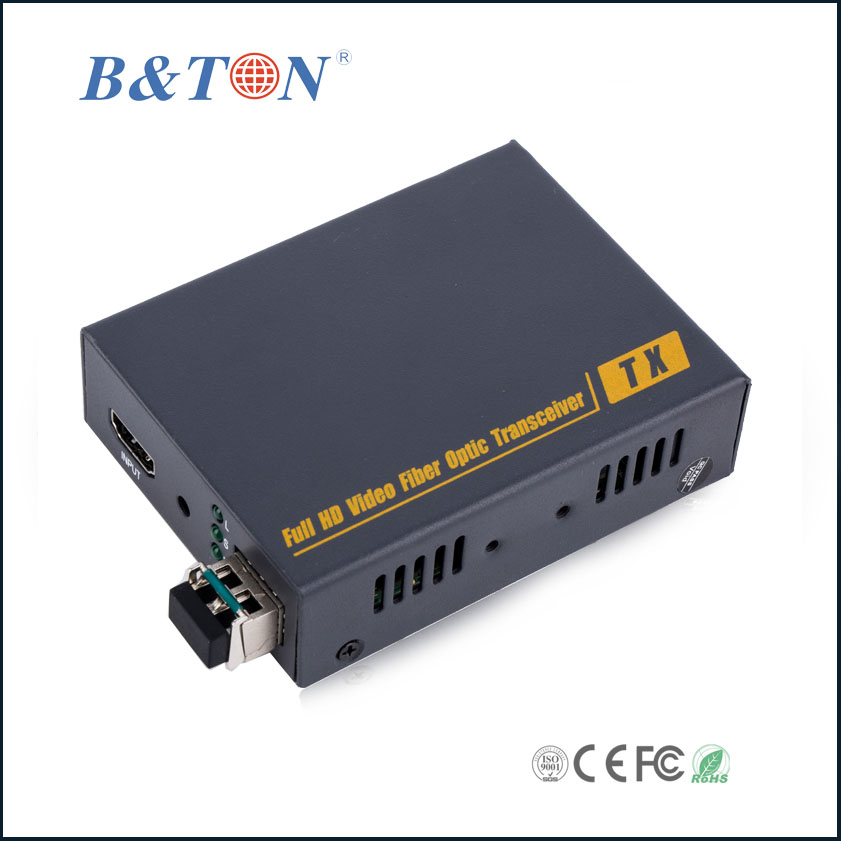

1 Channel HDMI to Fiber Converter

Order ModelSpecifications

1Channel HDMI to Fiber Converter

Product Model

Max
Distance

Fiber type

Optical Port

Wave
Length

Optical
Power

Receiving
Sensitivity

Link Budget

BT-1HDMI-T/R

0-20KM

single
mode

SC

1310nm

-11~-3dBm

-36dBm

-25dBm

1550nm

-11~-3dBm

-36dBm

-25dBm

BT-1HDMI-T/R40

0-40KM

single
mode

SC

1310nm

-5~0dBm

-36dBm

-31dBm

1550nm

-5~0dBm

-36dBm

-31dBm



HDMI Fiber Optic Transmission

Introduction
BT-1HDMI-T/R is a perfect solution for transmitting HDMI audio and video through the fiber, the set of device includes a sender and a receiver.  Our products transmit the HD video over optical fiber, which making the images clearer as well as the transmission more stable. At the same time, the product has the built-in IR remote control function.

Function Specification
> HDMI 1.3/HDCP1.1 & 1.2
> Both Optic-fiber transmission and Ethernet Transmission
> Support point-to-point mode, one point-to-many mode and cascaded transmission mode.
> built-in IR remote control function, you can control the set-top box at the receiving site using the IR remote control.
> Pure hardware design, just plug and play, no need to install extra software.

Video Parameter



Video Resolution

640X480 @ 60fps    800X600 @ 60fps

1024X600 @ 60fps   1024X768 @ 60fps

1152X864 @ 60fps   1280X600 @ 60fps

1280X720@ 60fps    1280X768@ 60fps

1280X800@ 60fps    1280X960@ 60fps

1280X1024@ 60fps   1440X1050@ 60fps

1440x900 @ 60fps   1600x900 @ 60fps

1660x1200 @ 60fps  1680x1050 @ 60fps

1920x1080 @ 60fps  1920 x1200 @ 60fps

Audio

32kHz, 44.1kHz and 48kHz

Infrared Support

38KHz; NEC code

HDMI Version

HDMI 1.3

HDCP Version

HDCP 1.2

Other Parameters



Power input

AC input: 100V - 240V (50 - 60Hz)

Max Power Consumption

Transmitter: 5W

Receiver: 5W

Size (L-W-H)

110×80×27 mm

Net Weight

 360g*2pcs

Operating Temperature/Humidity

-45℃ - 70℃/10% - 80%RH(no condensation)

Storage Temperature/Humidity

-60℃ - 80℃/5% -90% RH(no condensation)













































































Connection and operation
1. Please connect the HDMI signal source to the BT-1HDMI-T/R
2. Connect BT-1HDMI-R to the HD display.
3. Between BT-1HDMI-T and BT-1HDMI-R (SC port-to-SC port) use optical fiber to connect.
4. IR remote control function, connect the IR receiver to the HDMI TX and connect the IR transmitter to the HDMI RX.
5. Power on the device, POWER light on, then it will do the self-checking job with the other indicators blinking automatically.  When the Link light flash, the device starts up.
